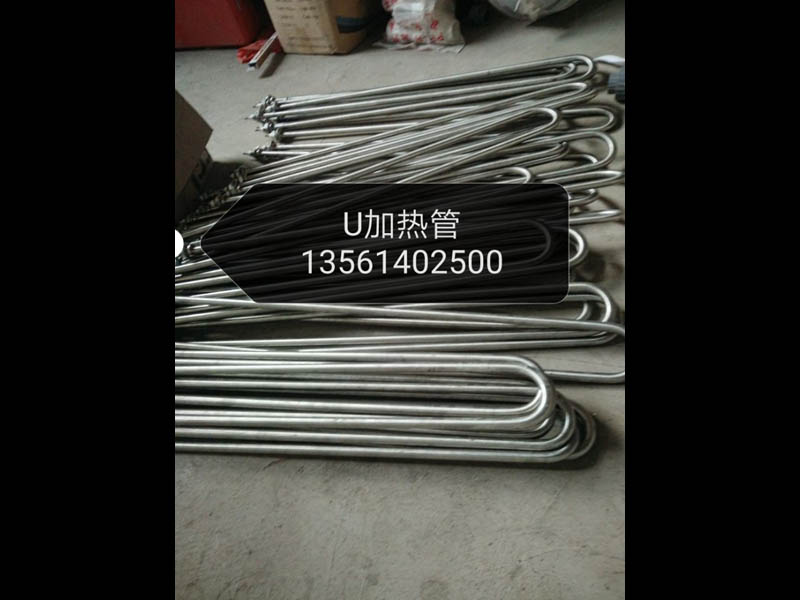

電熱類儀器種類繁多如高溫爐、高溫烘箱、高溫真空烘箱、恒溫培養箱等。各種加熱裝置因?qū)囟扔胁煌囊罂煞謩e采用燈泡、爐絲、硅碳棒等作為產熱元件。例如考蠟箱常用燈泡加溫而培養箱、烘箱、恒溫水浴、電爐等為適應組織培養和干燥烘焙的不同溫度范圍，往往使用數組并聯的電爐絲加熱，以便分組切換調溫。高溫爐則用幾組串并聯的硅碳棒來產生高溫。

電爐線路分析：

    多采用串聯電阻限流法控制爐絲電流調節電爐的溫度

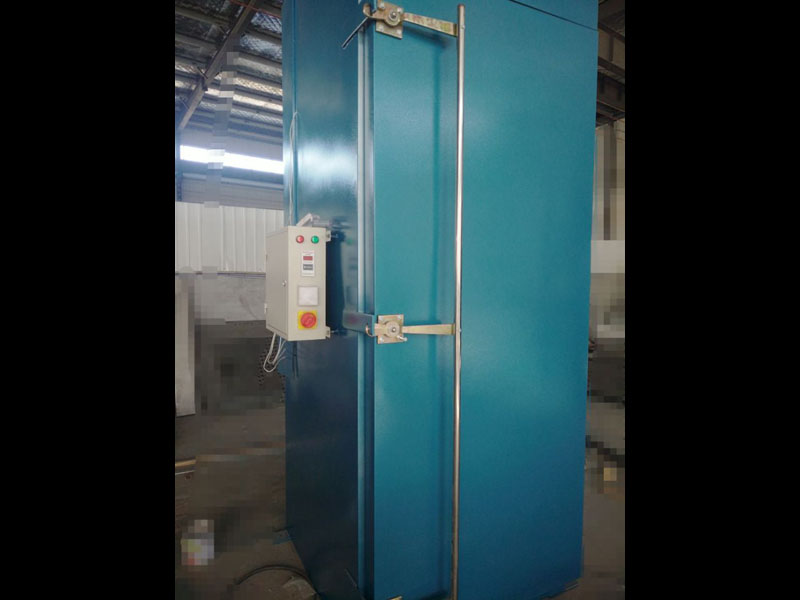

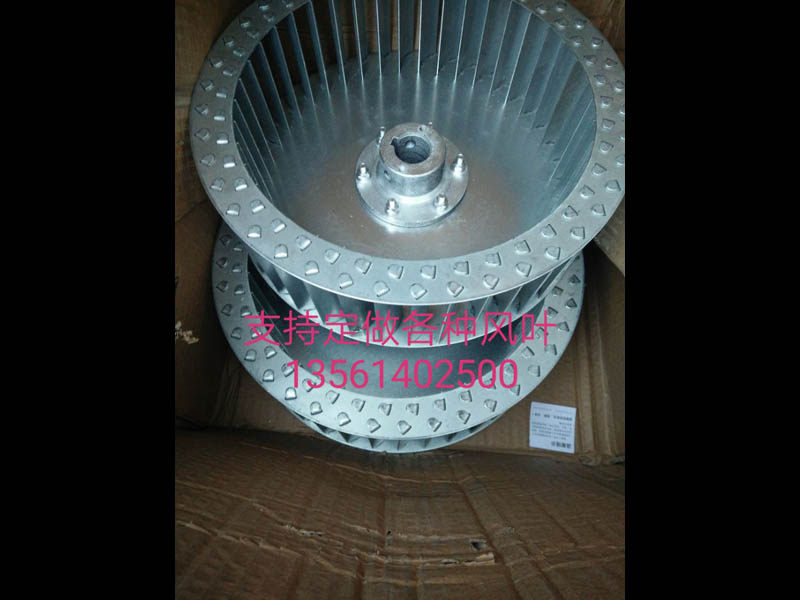

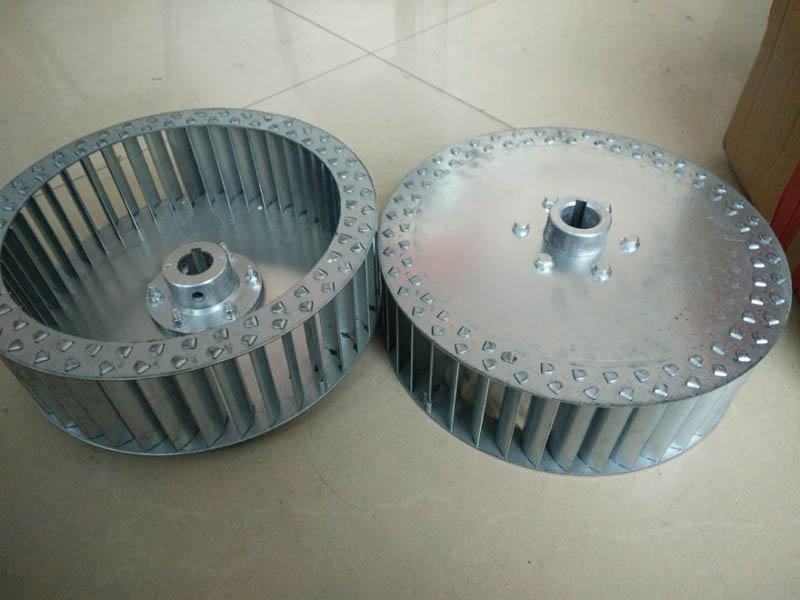

    烘箱水浴類的恒溫自控電爐。這類儀器的電熱絲多為幾組并聯使用，為了調節溫度多附設恒溫控制線路。為了使各部分溫度均勻一致，可在烘箱上裝電風扇使空氣更快的對流并把水氣帶走，而在水浴上則裝設攪拌器使水浴溫度均勻，溫控感溫元件常見的有兩類：一是水銀接點溫度計，可分為固定接點溫度計和可調接點溫度計，后者較為普遍，另一類是雙金屬片式的溫控接點，用在恒溫要求不高的線路中。此外在要求較高的恒溫電路中，還采用復雜的恒溫電路，用熱敏電阻作為感溫元件。
